电能质量——ANSVG + ANAPF 在闪充方舱（箱式超充站）应用

更新时间：2026-10-24

浏览次数：7

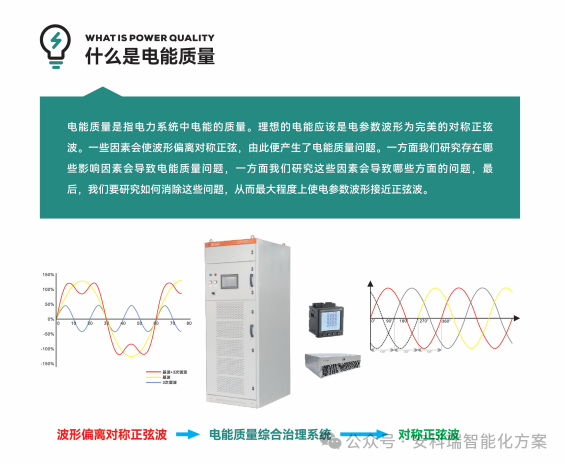

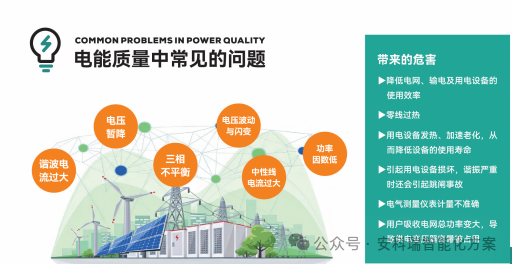

闪充方舱特点：大功率直流闪充模块、负荷剧烈波动、多枪并发，属于典型非线性负荷，主要产生5/7/11/13 次谐波、无功冲击、电压波动、三相不平衡，传统电容补偿容易谐振、投切跟不上变化，并网验收很容易卡在 THDi、功率因数指标上。

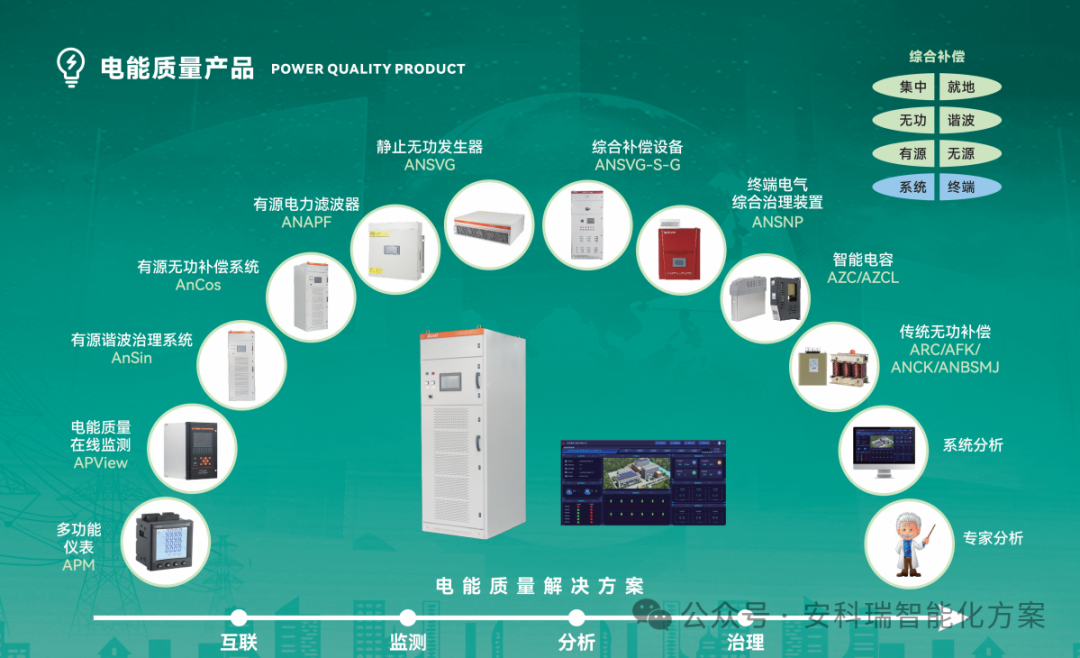

区别

ANAPF（有源电力滤波器）：主打谐波治理型号：ANAPF 380V/690V，模块 30~200A，支持并机扩容，响应＜5ms，补偿 2~51 次谐波

✅ 核心：抵消充电整流产生的谐波，把 PCC 点 THDi 控制在 GB/T14549 限值内，防止变压器、电缆发热、保护误跳闸、电容谐振烧毁

✅ 附加功能：可兼做三相不平衡、小容量无功（仅辅助，不适合做主力无功支撑）ANSVG（静止无功发生器）：主打动态无功 + 电压支撑型号：ANSVG，四象限双向输出（感性 / 容性无功），毫秒级连续调节，功率因数稳定到 0.99

✅ 核心：应对车辆插拔、满功率闪充瞬间的无功冲击，稳住母线电压、抑制闪变，规避供电局力率电费考核罚款

✅ 附加：可辅助治理少量谐波，适合负荷陡升陡降的闪充工况，比电容柜无过补、无投切延时风险混合款：ANSVG-G-A / ANSVG-S-A，无功模块 + APF 模块一体化柜，方舱空间紧张时优先选一体机方案，减少柜体数量、节省舱内占地

方舱内典型布置方案（并联在低压母线，进线 PCC 侧）

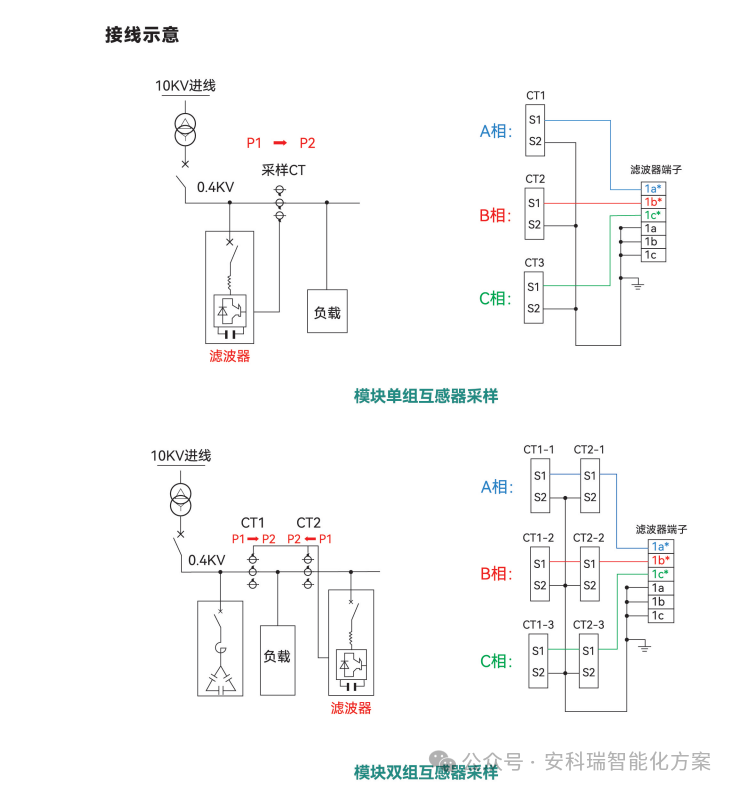

01.690V/380V 低压进线母排，CT 采样点放在治理设备前端（负载侧

02.方案 A（标准高配，兆瓦级闪充方舱，推荐）：ANSVG + ANAPF 独立双柜

03.方案 B（紧凑方舱、空间有限）：ANSVG-S-A 混合补偿一体机，一台内部集成 SVG 无功模块 + APF 滤波模块

04.配套：PCC 点加装 APView500 电能质量在线监测，存事件波形、用于电网验收取证；可接入安科瑞 EMS 能源平台统一监控 SVG、APF、充电桩、仪表

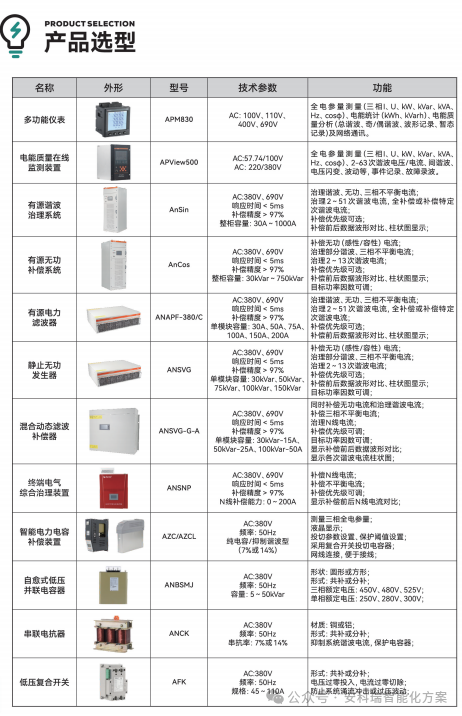

闪充方舱选型要点（工程重点）

电压

电压等级：闪充很多是690V 系统，要指定 690V 版本 ANAPF/ANSVG，不要直接用 380V 机型

容量估算思路

APF：按充电总额定电流的 20%~30% 估算谐波电流；多桩同时满充、老变压器、电缆偏长取上限

SVG：按总装机容量 20%~40% 无功容量配置，闪充冲击大建议留余量

方舱环境

IP 防护、散热、抗震，优先模块化、前维护机型，舱内散热风道要预留

控制逻辑

APF 优先谐波模式；SVG 优先 PF 稳压模式，两者独立闭环，互不抢占容量

风险提醒

不能只靠 APF 当主力无功补偿，闪充瞬间无功冲击大，APF 余量不足会过载、谐波治理失效。

结语

闪充方舱：APF 清谐波、SVG 稳无功电压；空间宽裕分开配柜，紧凑方舱直接上 ANSVG-S-A 一体机，配套 APView500 监测，适配闪充负荷快速跳变的工
