浏览次数：3在企业的配电系统中，存在着两个看不见的“成本杀手”与“安全黑洞”——谐波与无功损耗。它们平时隐匿于电流与电压的波形之中，一旦发威，轻则导致设备异常发热、效率降低、电费激增，重则引发保护误动、生产线停机，甚至酿成火灾事故。
随着变频器、光伏逆变器、充电桩、精密医疗设备、LED照明等非线性负载的广泛应用，电网中的谐波污染日益严重。同时，传统的用电设备产生大量感性无功，导致功率因数低下，引发供电部门的高额力调电费罚款。
设备折寿，故障频发：谐波会在电机、变压器、电缆中产生额外的铁损与铜损，导致设备异常发热，加速绝缘老化，大幅缩短使用寿命。无功电流在线路中流动，同样产生不必要的发热和损耗。
2.罚款当头，电费虚高：根据国家《功率因数调整电费办法》，功率因数不达标（通常低于0.9）将导致每月电费被惩罚性增收，可达15%；反之，达到标准则可获得电费减收奖励。您是否仔细核算过每月电费单中的“力调电费”一项？
3.（文档中提供了详细电费奖惩比例表及实际用户电费单案例，显示因功率因数仅为0.7而被罚款8907.61元）

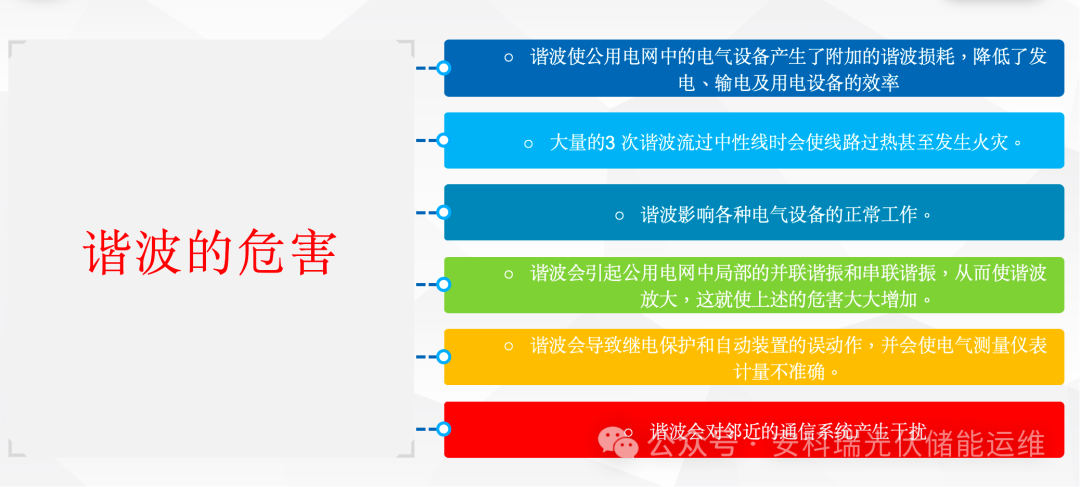

4.威胁安全，影响生产：大量的3次谐波电流会叠加在中性线上，可能导致零线电流异常甚至过载起火。谐波还可能引起电网局部谐振，放大危害，导致电容器鼓包、烧毁，或引发电气测量仪表不准、继电保护装置误动作，造成非计划停产。
电能质量解决方案
QINGMING

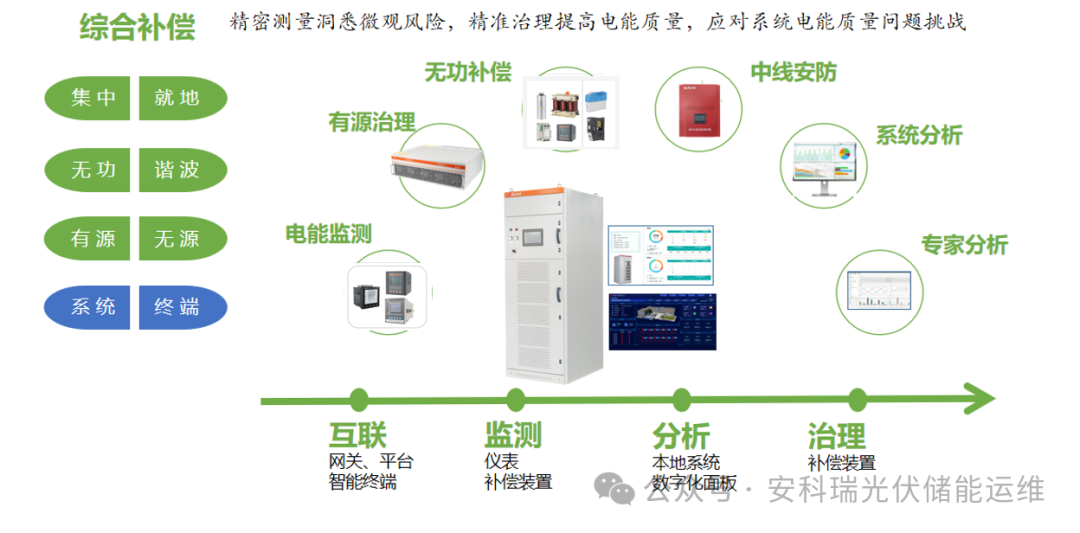

电能质量解决方案，构建了“监测-分析-预警-治理-管理”的全链条闭环体系，化被动应对为主动保障。
1. 全景监测，问题无处遁形
通过在配电房关键节点部署电能质量监测装置，系统可7x24小时实时采集电压、电流、谐波（至25次）、功率因数、三相不平衡度等全电参量数据，让无形的电能质量问题变得清晰可见、有数可依。
2. 智能诊断，定位病灶根源
系统平台不仅能实时显示数据，更能对海量数据进行智能分析，自动生成电能质量诊断报告，精准定位主要谐波源与无功需求点，为治理方案的制定提供科学决策依据。
3. 动态治理，效果

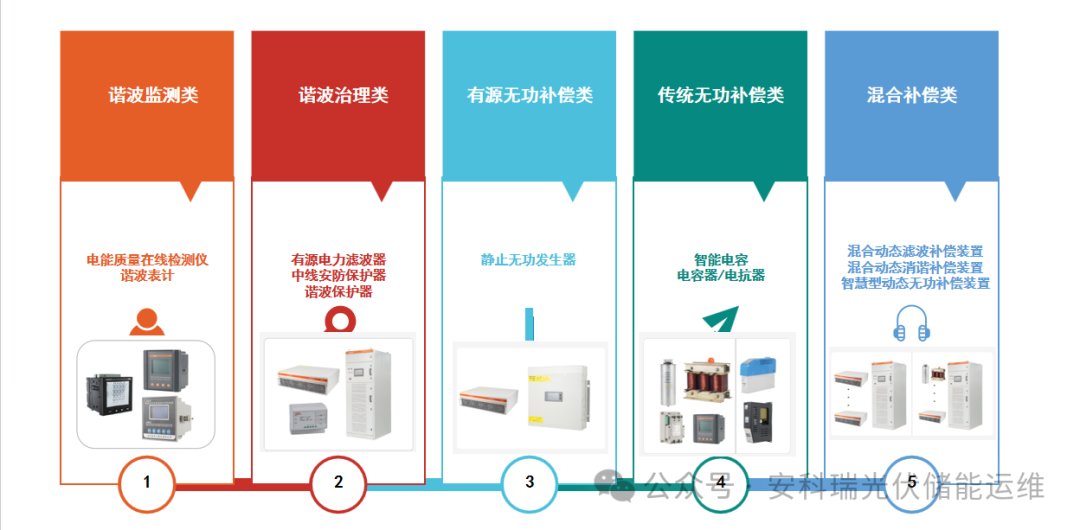

针对分析结果，系统可联动系列治理设备，实现动态、精准补偿：

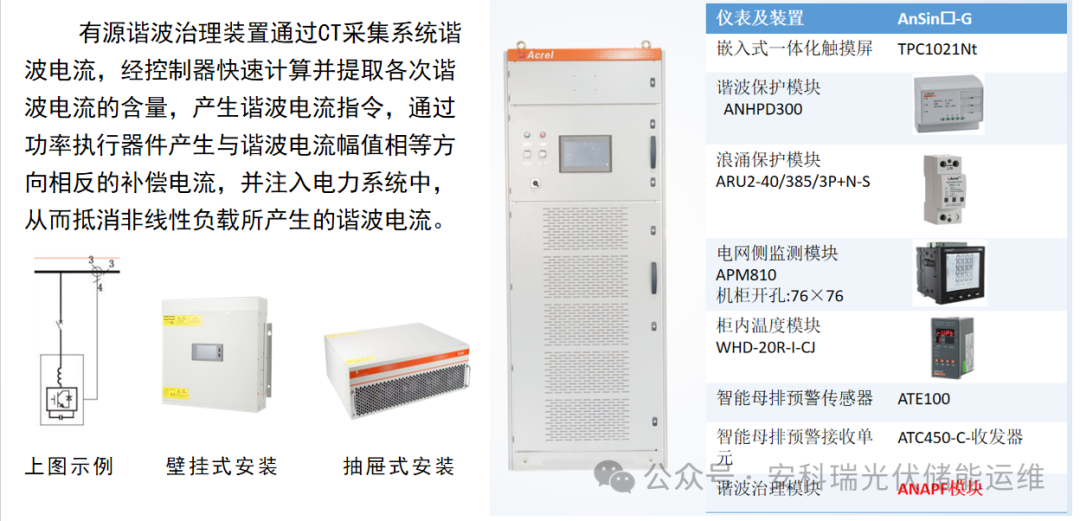

针对谐波：采用ANAPF有源电力滤波器，可实时跟踪并抵消负载产生的2~25次谐波电流，滤波率高达97%以上。
针对无功与三相不平衡：采用ANSVG静止无功发生器，实现感性、容性无功的毫秒级线性连续补偿，同时可矫正三相不平衡。相较于传统电容补偿柜（SVC），SVG无谐振风险、响应更快、寿命更长。

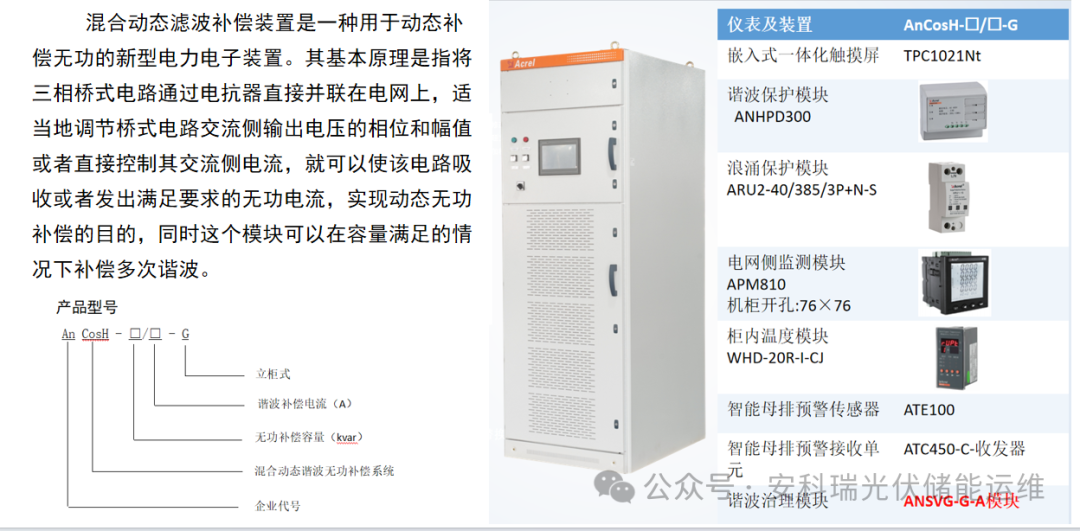

混合治理：对于谐波与无功问题并存的场景，可采用ANSVG-S-A混合动态滤波补偿装置（APF+电容电抗）或ANSVG-G-A装置（SVG+APF），一柜多能，高效解决复合型问题。

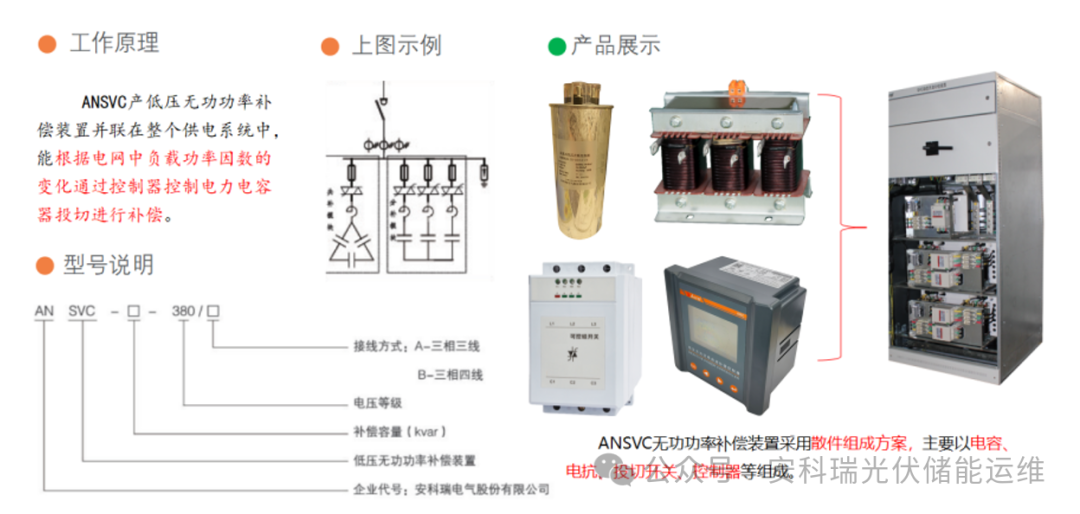

传统可靠补偿：对于负荷稳定、谐波较小的场景，ANSVC低压无功补偿装置及AZC智能电容器提供高性价比的可靠选择。
4. 统一平台，智慧管理

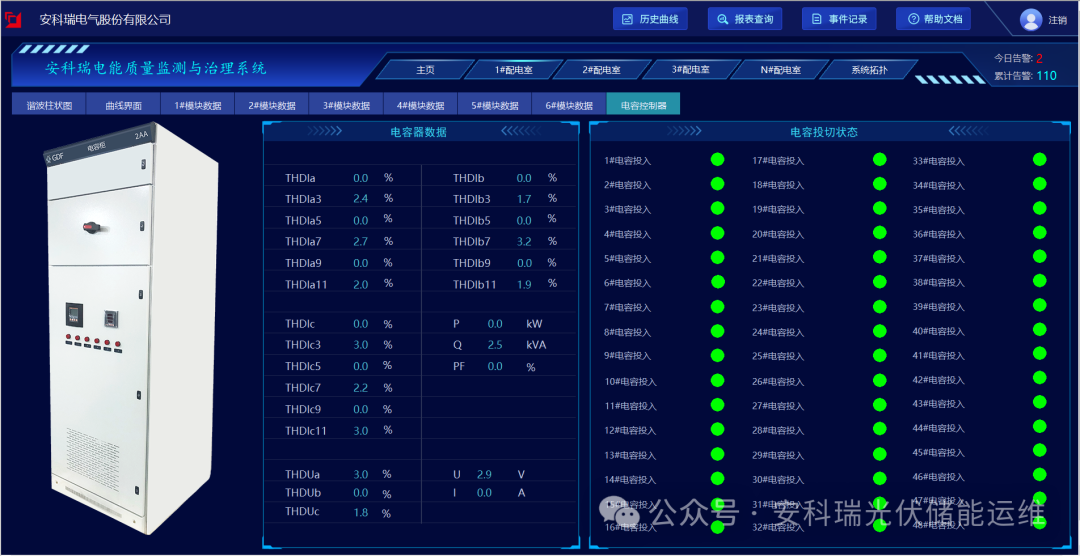

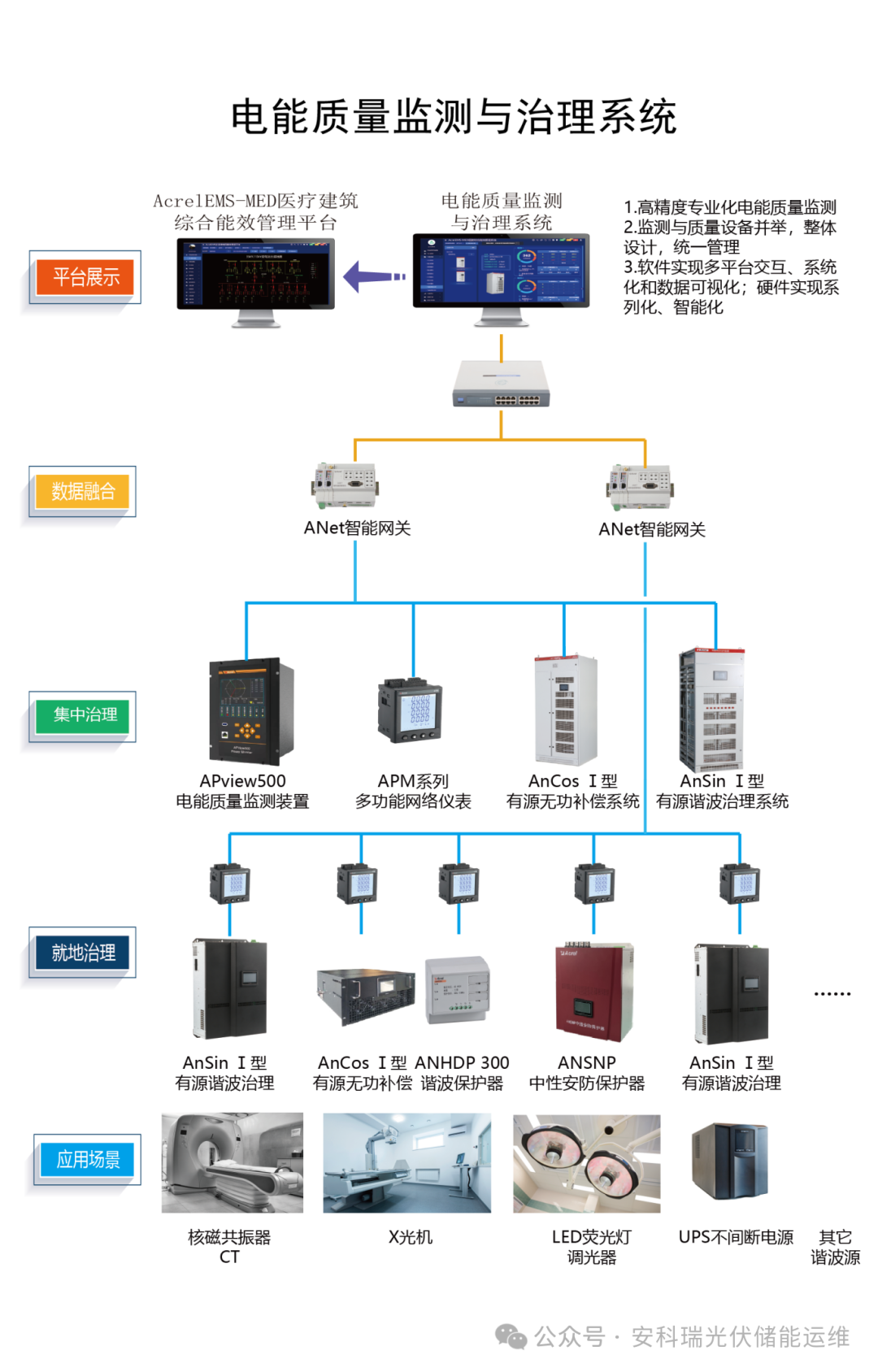

所有监测与治理设备数据均可接入 Acrel-2000电能质量管理系统平台，实现配电系统电能质量的集中监控、能效分析、告警管理及报表自动生成，助力运维管理数字化、智能化升级。
实际案例
QINGMING

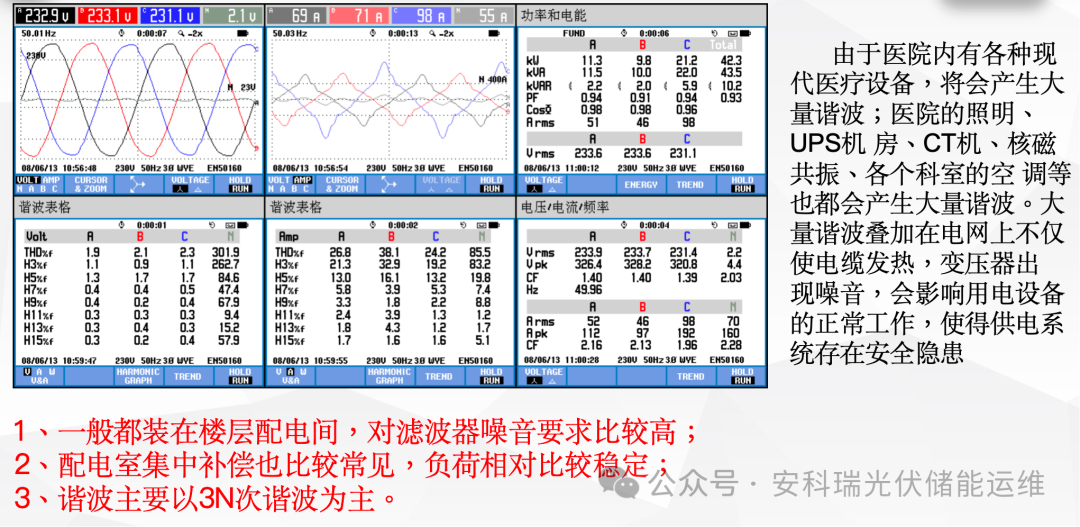

医疗行业：CT、核磁共振等设备产生大量3次谐波。方案采用有源滤波器进行就地或集中治理，保障精密医疗设备稳定运行，消除安全隐患。

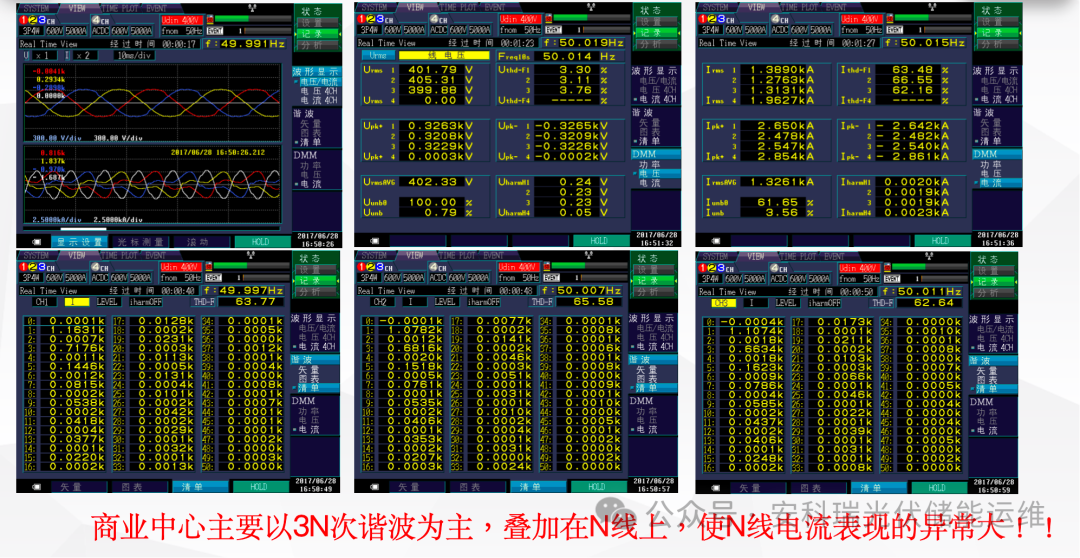

商业中心/写字楼：LED屏、变频空调、办公电子设备导致严重的3次谐波，使中性线电流过大。方案有效滤除谐波，并对无功进行补偿，节约电费。

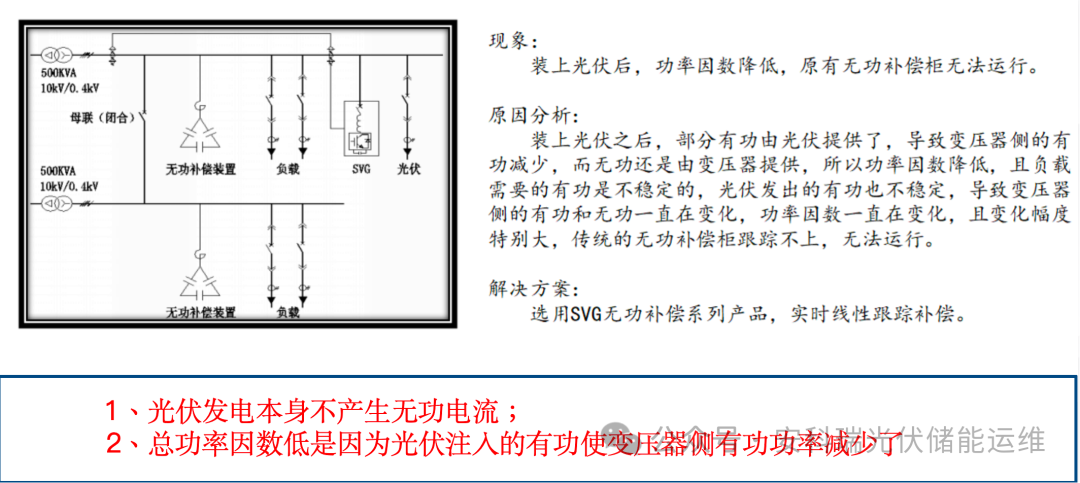

光伏/储能系统：光伏逆变器接入后，电网侧有功减少易导致功率因数陡降，传统电容柜无法快速跟踪。ANSVG静止无功发生器可解决此问题，避免罚款。
港口/油田/焊接：龙门吊、钻机、焊机等负荷波动剧烈，谐波以5、7、11次为主。方案通过动态补偿，确保电网稳定，保护其他设备。

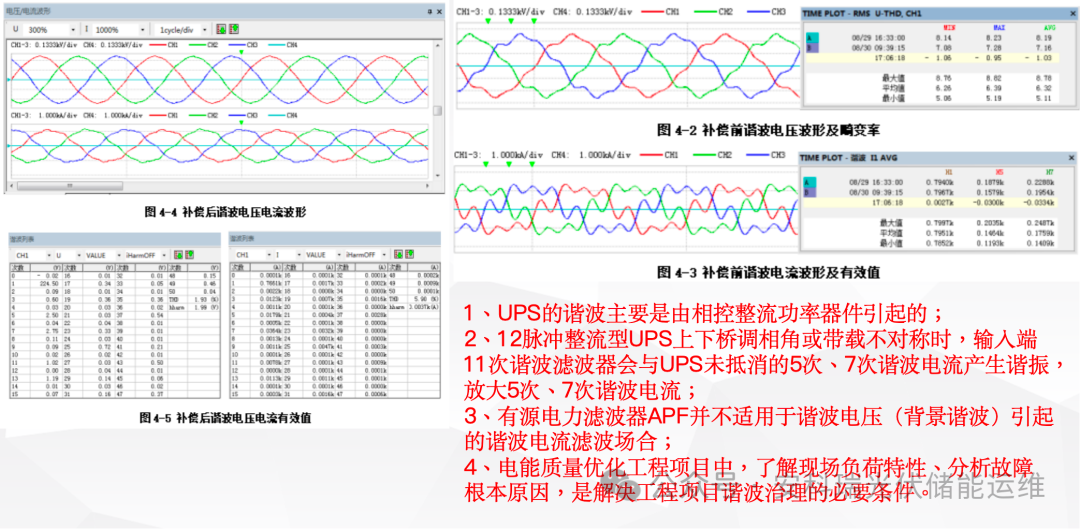

数据中心：UPS、开关电源是主要谐波源。需精确分析谐波构成，选用合适的APF进行治理，保障服务器供电纯净。

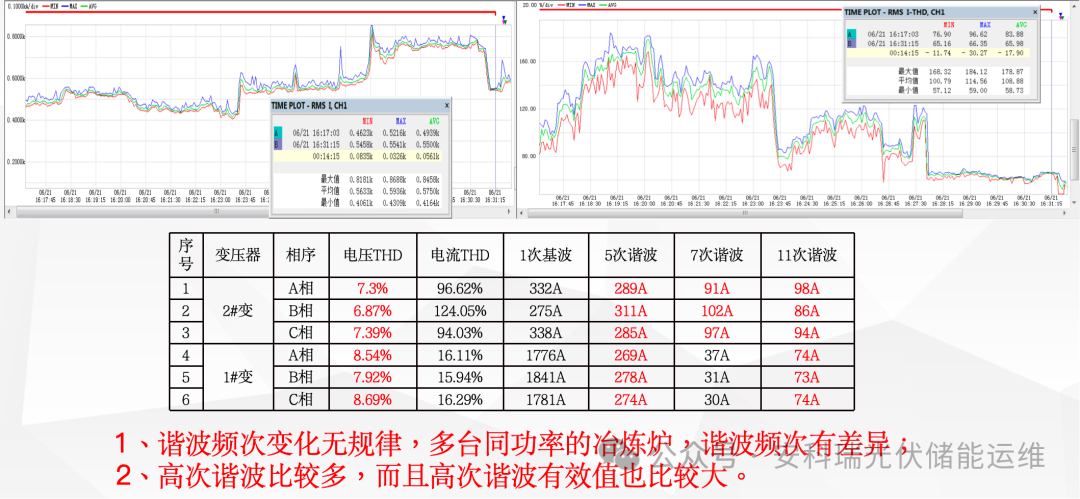

化工/冶金：电弧炉、中频炉负载产生幅值大、频谱广的谐波。需要足够容量的APF或混合补偿装置进行治理。
