APView400电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统，遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量，集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。
产品型号：厂商性质：生产厂家更新时间：2026-05-07访 问 量：62
立即咨询
联系电话：13524471462
| 品牌 | 安科瑞/Acrel |
|---|

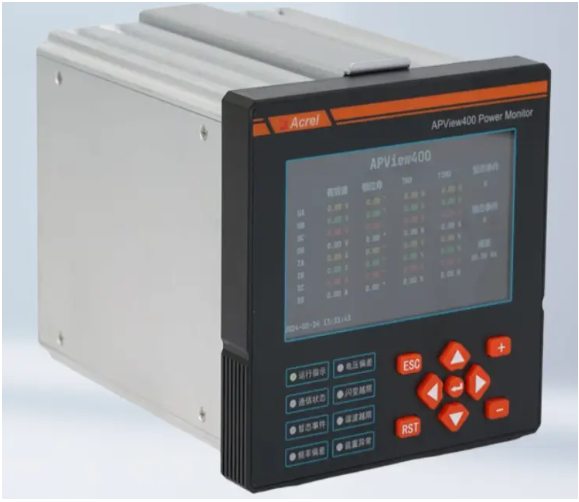

APView400电能质量在线监测，依托高性能多核平台与嵌入式操作系统，严格遵循IEC61000-4-30《测试和测量技术-电能质量测量方法》标准，集成谐波分析、波形采样、电压暂降/暂升/中断监测、闪变监测、电压不平衡度监测、事件记录及测量控制等全功能于一体。该装置在电能质量指标测量标准化、测量精度、时钟同步及事件告警等关键方面，均达到国家标准要求，可充分满足35kV及以下供电系统的电能质量监测需求，APView400电能质量在线监测广泛应用于化工、钢铁、冶金、医院、数据中心、交通建筑等多行业场景。

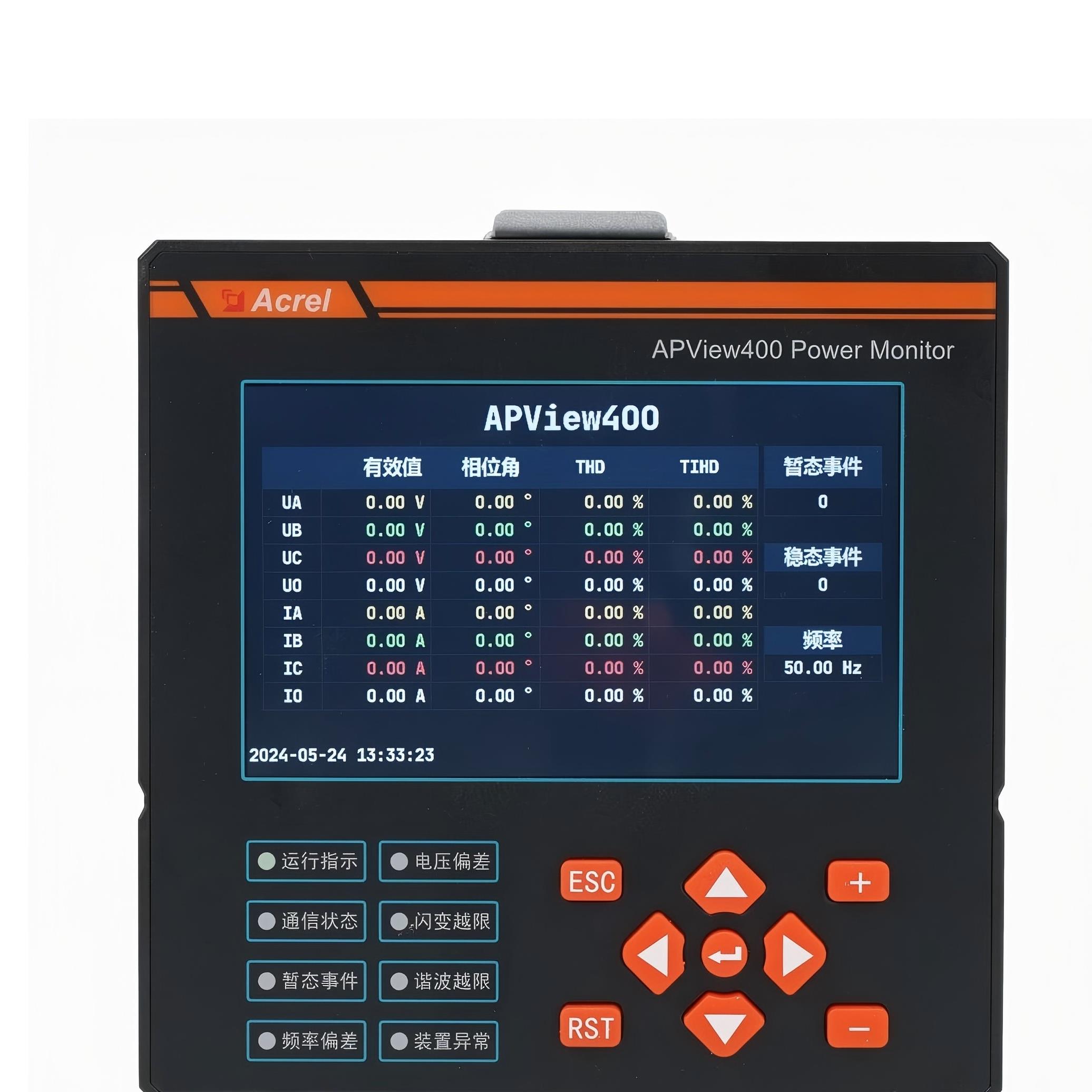

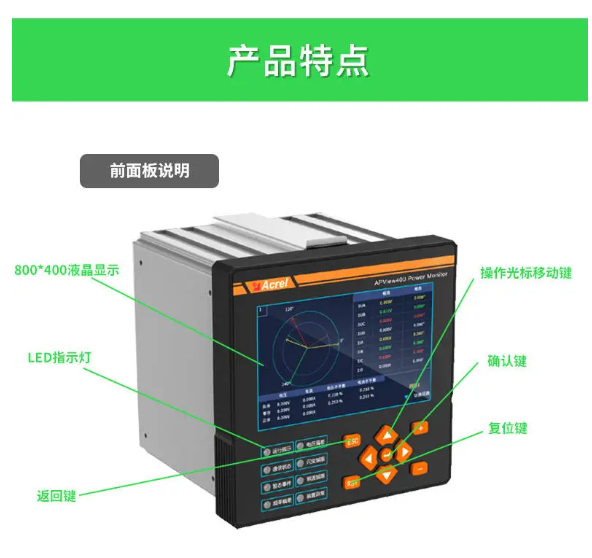

装置采用Xilinx SoC构架双ARM内核处理器，实现功能分区高效运行：ARM1负责嵌入式Linux系统、TCP/IP协议、Http协议、Web服务器运行，以及电能质量数据的存储、统计与分析；ARM2专注于数据采样与电能质量数据计算。装置每周波采样可达1024点，测量精度高，可精准记录故障波形；配备32GB工业级大容量SD卡，可长期存储事件记录、故障波形等关键数据。同时，装置搭载800*480像素点阵彩色大尺寸液晶，人机界面友好，可就地查看实时波形与故障波形，为用户故障分析提供便利。
电压与电流接口：4路交流电压、4路交流电流；
开关量与继电器接口：5路可编程无源继电器出口、5路有源开关量输入；
串行通讯接口：2路RS485，支持Modbus-RTU规约及IRIG-B对时方式；
以太网接口：2路，支持Modbus-TCP、IEC61850 MMS、FTP协议，可实现装置升级与维护；
维护接口：1路USB接口，用于装置日常维护操作。
该监测系统采用“装置+网关+平台"的组网模式，APView400监测装置通过网线接入网关，网关可灵活采用有线或无线方式组网，将监测数据实时上传至后台监测平台，实现对用户站的集中管理、统一监控，提升运维效率。

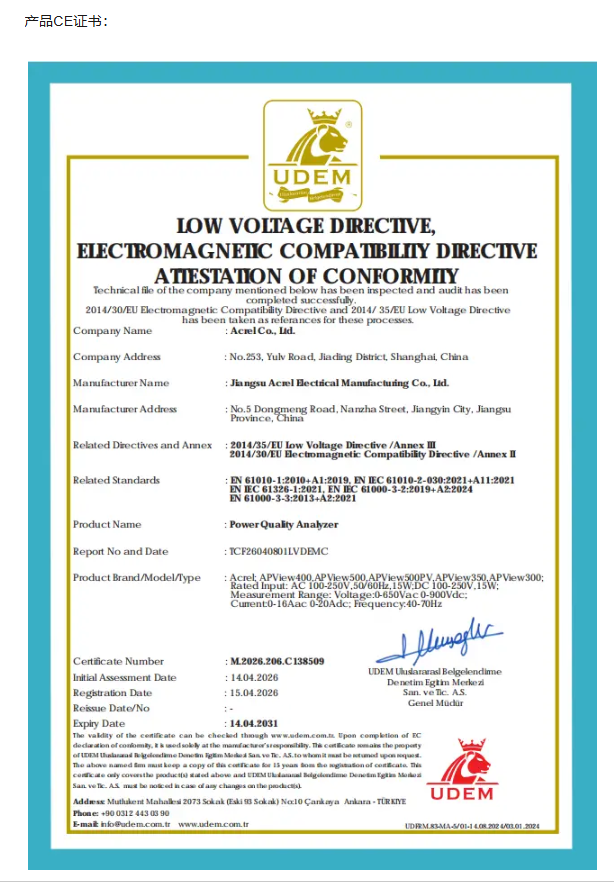

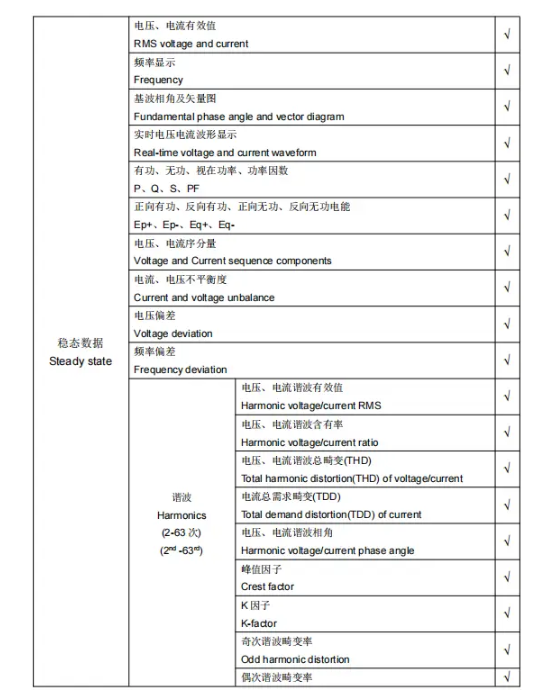

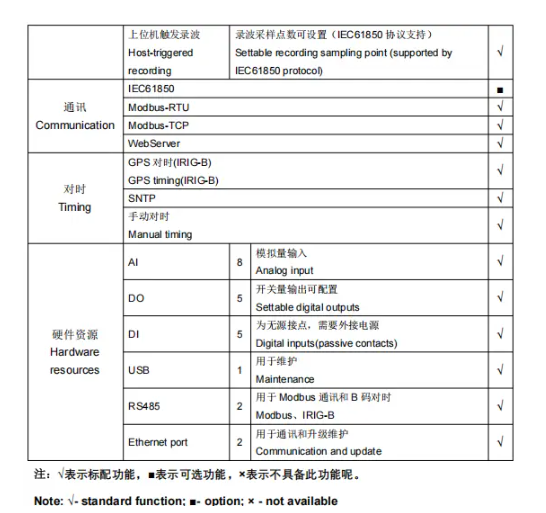

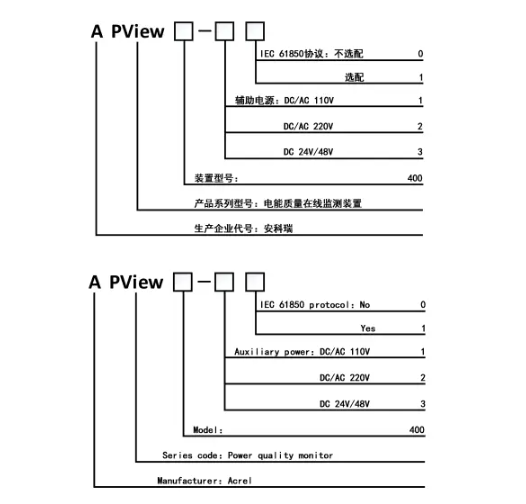

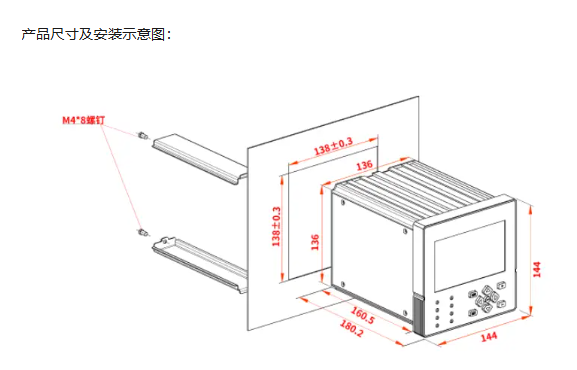

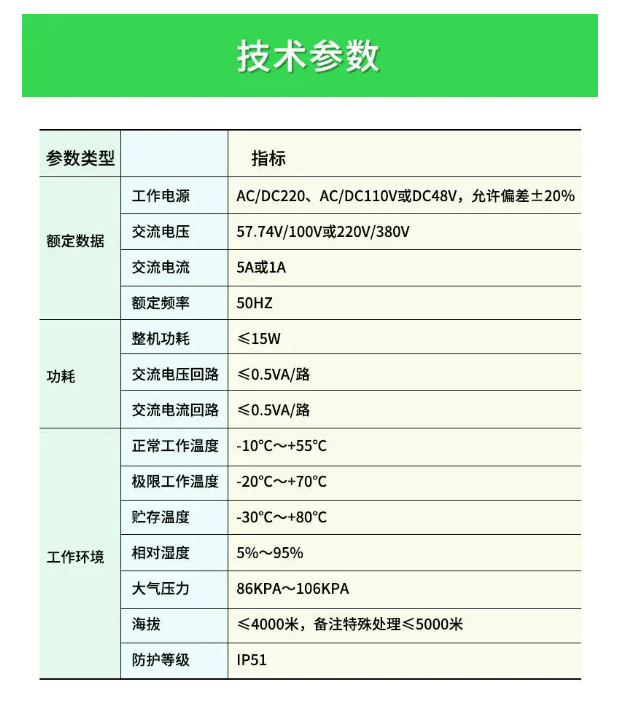

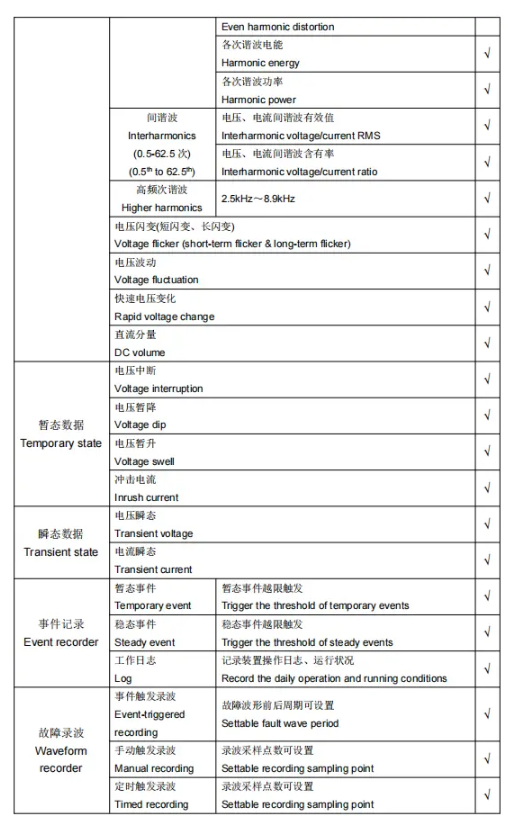

装置相关型号说明、功能对照表、产品参数、产品尺寸及安装示意图、CE证书、应用场景图等详细资料，详见对应附件。
