1. 厂家智能监控主机 智能数据采集箱 概述
ABOX-1000 智能监控主机是安科瑞电气股份有限公司研发的，集数据采集、数据上传和边缘计算于一身的智能数据采集箱。整个设备可以通过串口采集各类终端设备的数据，并通过以太网、4G、LORA 无线等通讯方式将数据上传至云平台。同时配有 8 路 DI 输入和 5 路 DO 输出，可接入现场环境监测仪表，并进行遥控。

2. 厂家智能监控主机 智能数据采集箱 产品功能
2.1 数据采集
设备能接收多台终端仪表采集的各类数据，如电压、电流、功率等。并且能够直观显示在系统一次图中。

2.2 限值报警
通过对某项参数进行限值配置，系统可自行监测该参数，若有越限，则会在平台中记录报警信息。
2.3 失电报警
本设备自带超级电容，在设备失电后仍可以工作 5 至 10 秒钟，从而将失电报警上传至平台，完成失电报警上传。从而及时上传故障信息，及时提醒维修人员进行故障检修。
2.4 环境监测

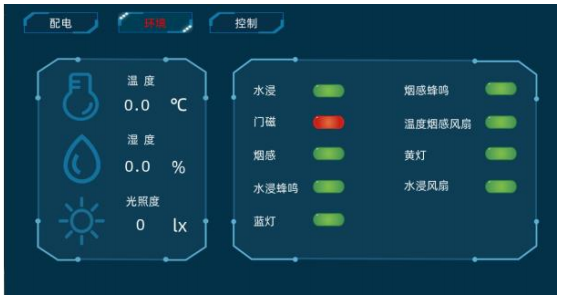

接入环境监测仪表，可以实时监测现场环境参量，如：烟感，水浸，门磁，温湿度等。为现场施工人员提供实时信息。

2.5 联动控制
通过对现场环境量或者电参量的采集监测，可对现场接入设备进行联动控制。若发生电力故障如：过流，过压等情况，可进行自动分闸处理；若发生高温告警，可控制风机运作等。

现场也可对各设备进行单独手动控制。

2.6 POE 供电
箱体支持 4 路 POE 供电输出，可对现场摄像头设备单独供电，极为便捷。

2.7 协议支持
本设备兼容大量协议，如：GBT19582-2008（Modbus、ModbusTCP）、DL/T645-1997、DL/T645-2007、 CJT188-2004、IEC60870-5（103、104）、DGJ08-2068-2012 上海建筑能耗、 DGJ32/TJ111-2010 江苏建筑能耗、电力需求侧（需定制）、远程预付费、运维云平台、串-网透传等
3. 主要技术参数
3.1 电源
额定工作电压 AC 220V
3.2 通讯方式
数据采集终端与数据采集箱通过 485 总线通讯。数据采集箱可以通过 4G,以太网，LORA，多种方式将数据上传至服务器。
4. 设备组成部件
4.1 产品外观尺寸图
ABox-1000 智能监控主机的外形尺寸为:400(L)*450(H)*200(W)如图 1 所示4

图 1

4.2 设备安装
本设备应安装于干燥、清洁、远离强电磁场的地方。本设备为带挂耳的壁挂
式安装。
4.3 设备接线
检查箱体各部件是否安装牢固，紧固件是否有松动。
之后务必按照规范与端子排示意图正确连接各仪表通讯线以及电源线，所有外部线缆接入端子后因盖好底部盖板，并对所有线缆进行捆扎处理。设备内部端子排定义如图 2 所示。

图 2

备注:
通道 1/2/3 为电源供电端子；
Y 通讯回路为 485 通讯端子；
外接通讯总线须采用屏蔽双绞线；
设备的保护接地端子要正确接地。

4.4 设备及系统调试
接线完成之后，设备上电，并按照如下步骤进行设备检验。
检查断路器是否正常运作。
检查开关电源是否正常。
检查网关是否正常工作。
检查各分模块是否正常。
检查 POE 路由是否工作正常，网络信号是否稳定。

之后进行系统调试
检查各采集设备、网关的电源线以及通讯线
设置仪表的通讯地址，配置采集项6

 检查采集是否正常，若不正常，则重新检查接线以及采集配置项。直至
采集正常。
基本流程图如图 3 所示

图 37

5. 组网方案推荐

本设备组网方式灵活多变，通过模块化扩展设备，可以对项目进行扩展改造。可根据项目需求选择不同配置的箱体进行施工。
注意：多可接入 3*485 模块（12 个串口），1*4G 模块
