产品型号:AIM-T500L/S

产品报价:19200

产品特点:便携式绝缘故障定位系统AIM-T500L/S 是安科瑞电气专为工业场合如矿井、玻璃厂、电炉和试验设备、船舶、冶金厂、化工厂、爆炸危险场所、计算机中心及应急电源等 IT 配电系统而研发。支持手动故障定位,当系统出现绝缘下降或者接地故障时,能够手动排查故障回路,并能确定故障回路电缆故障点的大致位置,以帮助相关人员及时排查故障。

AIM-T500L/S便携式绝缘故障定位系统的详细资料:

便携式绝缘故障定位系统概述

      随着工业科技的发展,漏电流对工业生产安全构成了很大的威胁。为了提高供电的连续性和可靠性,许多重要生产场所采用了 IT 配电系统(不接地供电系统)。AIM-T500L/S 便携式绝缘故障定位系统是安科瑞电气专为工业场合如矿井、玻璃厂、电炉和试验设备、船舶、冶金厂、化工厂、爆炸危险场所、计算机中心及应急电源等 IT 配电系统而研发。支持手动故障定位,当系统出现绝缘下降或者接地故障时,能够手动排查故障回路,并能确定故障回路电缆故障点的大致位置,以帮助相关人员及时排查故障。

      产品符合企业标准《IT 系统绝缘监测仪》(Q/VDCL-26-2017)以及相关国家标准。

便携式绝缘故障定位系统功能特点

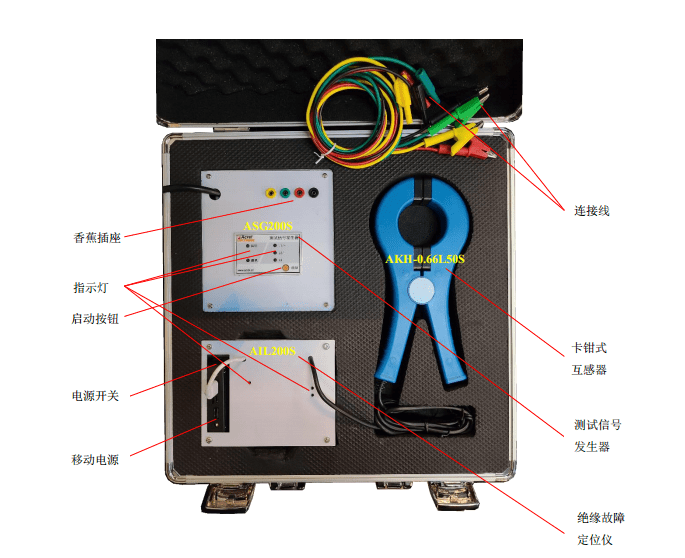

2.1 ASG200S 测试信号发生器

(1)产生定位信号并注入不接地系统;

(2)指示故障所在相线。

2.2 AIL200S 绝缘故障定位仪

(1)定位并指示故障所在支路;

(2) 移动定位,可以指出故障回路对应的大致位置。

2.3 AKH-0.66L50S 卡钳式互感器

(1)卡钳式互感器,50mm 孔径;额定电流比 5A:5mA,变比 1000:1;

(2)与 AIL200S 绝缘故障定位仪配合使用实现故障定位。

3 参考标准

3.1《Q/VDCL-26-2017 IT 系统绝缘监测仪》

3.2 IEC 61557-8-2014《交流 1000V 和直流 1500V 以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第 8 部分:IT 系统用绝缘监测装置》

3.3 IEC 61557-9-2014《交流 1000V 和直流 1500V 以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第 9 部分:IT 系统用绝缘故障定位装置》

3.4 IEC 61326-2-4:2012 《测量、控制和实验室用的电设备 电磁兼容性要求 第 24 部分:特殊要求 符合 IEC 61557-8 的绝缘监控装置和符合 IEC 61557-9 的绝缘故障定位设备的试验配置、工作条件和性能判据》

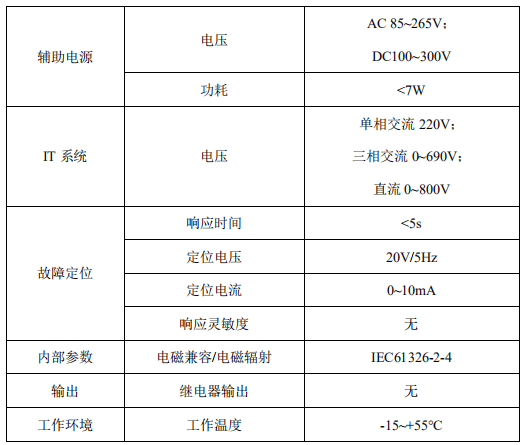

4 技术参数

4.1 ASG200S 测试信号发生器

4.2 AIL200S 绝缘故障定位仪

4.3 AKH-0.66L50S 卡钳式互感器

注:1、AKH-0.66L50S 内径为 50mm;

2、额定电流范围为对应电缆线径参考值,以电缆线径为准。

5 注意事项

5.1 故障排查时可将该箱体置于开关柜后,非生产时期停电情况下将黄绿红黑四根连接线连接 ASG200S 和供电系统;生产时期非停电情况下带电检查请戴上绝缘手套,将黄绿红黑四根连接线连接 ASG200S 和供电系统。

5.2 ASG200S 工作电源为 AC85~265V,可连接至现场插座或者小型户外移动电源插座。

5.3 AIL200S 自带移动电源,移动电源上端为按键开关,按压开关一次为打开,按压开关两次为关闭。移动电源为 20000mAh,长期未使用请及时充电。

5.4 卡钳式互感器为开口互感器,检查故障回路时确认开口是否完全贴合。

6 使用说明

6.1 显示面板

6.2 LED 指示灯

ASG200S 信号发生器中 5 个 LED 指示灯用于指示发生器的当前状态:

“运行”:装置正常运行时,指示灯闪烁,闪烁频率约为每秒一次;

“通讯”:当装置有通讯数据收发时,指示灯闪烁;

“L1/+”:A 相或 L+发生绝缘故障时,指示灯点亮;

“L2/- ”:B 相或 L-发生绝缘故障时,指示灯点亮;

“L3”: C 相发生绝缘故障时,指示灯点亮。

AIL200S 绝缘故障定位仪中 3 个 LED 指示灯用于指示定位仪的当前状态:

“运行”:装置正常运行时,指示灯闪烁,闪烁频率约为每秒一次;

“通讯”:当装置有通讯数据收发时,指示灯闪烁;

“故障”:当检测到回路故障,指示灯点亮。

6.3 按键功能

ASG200S 测试信号发生器有一个“启动”按键。在 AIM-T500L/S 便携式绝缘故障定位系统接入 IT 系统的情况下,短按“启动”按键,ASG200S 开始工作,判断故障相线并用指示灯显示,然后持续向系统故障相线注入低频信号。按动移动电源开关,AIL200S 绝缘故障定位仪开始工作,将卡钳式互感器卡入不同的出线回路 10 秒以上(程序判断 2~3 次),检测注入系统的信号是否流过,当检测到故障回路的信号后,指示灯常亮,表示该回路有故障。重新启动 AIL200S 后将卡钳式互感器卡入该回路的不同位置,检测该故障回路的故障点,检测过程宜采用二分法(即多次取中点做检测)。

7 典型应用

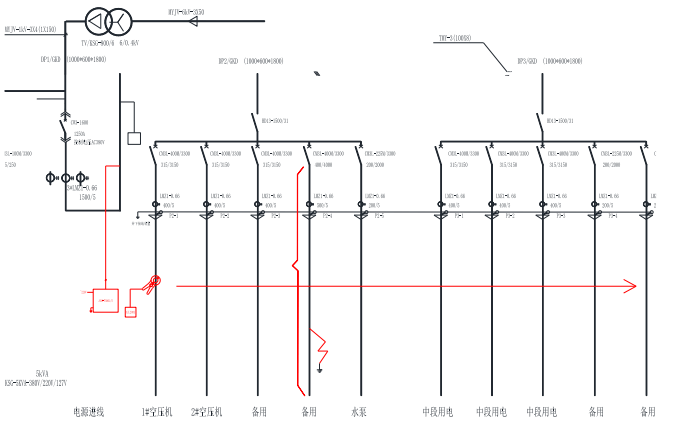

AIM-T500L/S 便携式绝缘故障定位系统典型应用图

说明:该图纸为某项目地下 680m 采区变电所配电系统图,采用 IT 系统供电,共有 10 个回路,当装设的绝缘监测仪开始报警后,使用 AIM-T500L/S 便携式绝缘故障定位系统进行故障排查,将 ASG200S 接入系统后接上辅助电源,按动“启动”按钮,开始判断故障相线继而注入低频信号,将移动电源打开,AIL200S 绝缘故障定位仪开始工作,将卡钳式互感器依次卡入故障回路,假如第 4 个回路故障,此时重启复位 AIL200S,取断路器下端到用电负载端中点,均分两段进行故障定位,取到用电负载一段继续均分检测,重复上述步骤,直至找到具体故障点。
